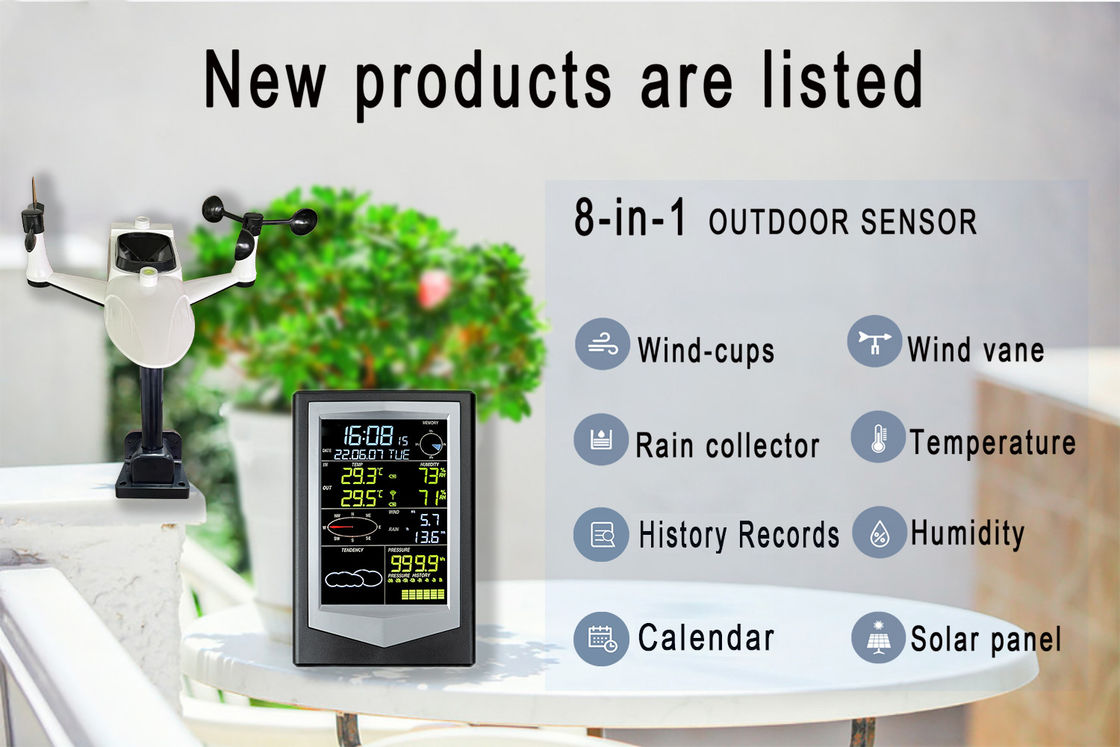

WS3040 Yüksek entegrasyonlu kablosuz hava istasyonu Düşük güç tüketimi Hızlı kurulum

İçeriği


Fonksiyon Girişi

Teknik parametreler

Ekran üzerindeki talimatlar

Düğme açıklaması

Düğme ayarları

Montaj talimatları

Ürünün kullanımı için adımlar

Önlemler

1. Hava istasyonu, algılama işlevleri şunlardır: iç sıcaklık, dış sıcaklık, iç nem, dış nem, rüzgar hızı, rüzgar yönü, hava basıncı, yağmur.
2. Makine kendi hafızası ile birlikte gelir ve bir yıllık depolama sonrasında veriler otomatik olarak üzerine yazılır.
3. Bu makine, veri kablosu bağlantısı yoluyla tarihsel verileri okuyabilen ve inceleyebilen, ayrıca verileri indirebilen ve PC tarafında depolayabilen özel bir yazılımla donatılmıştır.
4. Bu makine, 433M frekansı ile kablosuz olarak ileten ve 100 metre içinde engellenmeyen ve müdahalesiz olan kapalı bir birime ve açık bir birime ayrılmıştır.
5. Makine her 40 saniyede bir veriyi güncelledi ve makine her 30 dakikada bir tarihsel veriyi sakladı.






   Teknik parametreler

   A>İç mekan ünitesinin parametreleri.

5. 1.Kalıcı Takvim: Görüntüleme Biçimi: Yıl, Ay, GünYY-MM-DD2.Saat göstergesi: Zaman göstergesi biçimi: 24 saatlik biçim.3. Sıcaklık aralığı: 0°C ~ 60°C ((32°F ~ 140°F), çözünürlük: 0.1°C, doğruluk: ±1°C.4Nem aralığı: 20% ~ 99%, çözünürlük: 1%, doğruluk: ± 5%.5Hava basıncı aralığı: 600 ~ 1100 mpa, çözünürlük: 0,1 hpa, doğruluk: ± 3 hpa.6Alarm saati: Saat yanıp söner ve sesi 1 dakika sürer.7Kuru pil güç kaynağı: alkali kuru pil 3 × LR6AA1.5V voltaj.8. Batarya ömrü: yaklaşık 2 ~ 4 ay, arka ışık sıklıkla aydınlatmak için kullanılırken dış güç kaynağı kullanın.9Güç kaynağı: USB veri kablosu veya DC 5V olabilir.10. Düşük voltaj algılama: pil değiştirilmesini göstermek için simge yanıp söner.

5.

   B>Açık mekan biriminin parametreleri

5. 1. Sıcaklık aralığı: -40°C~60°C ((-40°F~140°F), çözünürlük: 0.1°C, doğruluk: ±1°C.

   2Nem aralığı: 20% ~ 99%, çözünürlük: 1%, doğruluk: ±5%.

   3Rüzgar hızı aralığı: 0~50 m/s, çözünürlük: 0,1 m/s, doğruluk: 1 m/s.

   4Rüzgar yönü: Rüzgar yönü sekiz yönde gösterilir: E, S, W, N, SE, NE, SW, NW.

   5Yağmur aralığı: 0~9999mm, yağmur çözünürlüğü: 0.4mm.

   6Veri aktarımı: Veri aktarımı sıklığı 40 saniyede bir.

   7İletişim modu: kablosuz 433MHz iletim, 100 metre iletim mesafesinde etkili (hiç bir engelleme ve müdahale durumunda).

   8. Kuru pil güç kaynağı: alkali kuru pil 2 × LR6AA1.5V voltaj.

   9Pil ömrü: 4 ~ 6 ay.

   10. Düşük voltaj algılama: İkon bataryayı değiştirmek için yanıp söner.

   11Su geçirmez sınıf: Su geçirmez 3. Seviye.


   Ekran üzerindeki talimatlar


   Bu ünitenin tam LCD ekranı, kullanıcı bataryayı şarj ettikten sonra, tüm simgeler iki saniye boyunca görüntülenecektir.





   A1.A2. Seçenek bu işlevi içermez.

   A3. Alarm saati sembolü, kullanıcı alarm saati ayarlar ve alarm saati sembolü mevcut olanı görüntüler.

   A4. Saat, kullanıcı manuel olarak ayarlamak için düğmeye basabilir,

   A5. Kalıcı takvim, kullanıcılar kalıcı takvimi ayarlamak için elle düğmeye basabilirler.

   A6. İç mekan sıcaklık göstergesi, kullanıcı ayar birimini özelleştirebilir (°C/°F).

   A7. Alarm ekranı, kullanıcılar yüksek alarm ve düşük alarm özelleştirebilir.

   A8. Dış sıcaklık göstergesi, kullanıcı ayar birimini özelleştirebilir (°C/°F).

   Alarm ekranı, kullanıcılar yüksek alarm ve düşük alarm özelleştirebilir.

   A10. Rüzgar yönü göstergesi, E, S, W, N, SE, NE, SW, NW sekiz yön.

   A11. Bulut haritası, iklim değişikliğinin bulutlu, güneşli, yağmurlu, bulutlu olduğunu ve eğilim değişikliğini gösterdiğini gösterir.

   A12. USB sembolü, bu ürün bir USB veri kablosu aracılığıyla bilgisayara bağlıdır, yani USB sembolü görüntülenir.

   A13. Veri depolama ekranı, makinenin veri depolama durumunu gösterir.

   A14. Haftanın gününü göster, kullanıcılar ayarlamak için düğmeye elle basabilirler.

   A15. Nem göstergesi, iç nem göstergesi, yüksek nem ve düşük nem alarmı özelleştirilebilir.

   A16. Nem göstergesi, dış nem göstergesi, yüksek ve düşük nem alarmı özelleştirilebilir.

   A17. Yağmur göstergesi, birimi ayarlamak için özelleştirilebilir, mm, inç, yağmur yüksek ve düşük alarm.

   A18. Rüzgar hızı göstergesi, birimleri, m/s, km/h, mph, düğümler, bft, rüzgar hızı alarmı ayarlamak için özelleştirilebilir.

   A19. Barometrik basınç göstergesi, özelleştirilebilir ayar birimi, hPa, inHg, mmHg, yüksek ve düşük hava basıncı alarmı.

   A20. Barometrik basınç histogramı, özelleştirilebilir ayar, 12 saatlik veya 24 saatlik barometrik basınç histogramı.



   Düğme açıklaması






   B1, pil kapağı, pil bölmesinin yeri.

   B2. MODE fonksiyon düğmesi, 3S saniye boyunca MODE düğmesine basın ve tutun ve zaman parıldadığında ayar moduna girin, kullanıcılara çeşitli işlev ayarları sağlar.

   B3. Yapılandırma modundaki NEXT düğmesi, kullanıcı ayarlarını sağlayarak döngüyü tekrarlamak için tek bir fonksiyonu seçmek için NEXT düğmesine kısa basın.

   B4. + tuş, kurulum modunda, veri artışını seçmek için + tuşa kısa basın.

   B5: - tuş, kurulum modunda, kısa basın - verileri azaltmak için tuş.

   B6. SET/HISTORY tuş ayarları: Alarm saatinde veya yüksek ve düşük alarm modunda alarm değerini ayarladıktan sonra, kullanıcı SET/HISTORY düğmesine kısa basmalıdır.ve alarm sembolü etkin olması için ekranda görüntülenecektir, ve SET/HISTORY düğmesi de bu modda alarm saati sembolünü iptal etmek için kısa basılabilir.

   B6. Tarih verilerini kontrol etmek için SET/HISTORY düğmesi: Normal çalışma modunda SET/HISTORY düğmesine 3 saniye basın ve basın.

   Sağ üstteki daire geçmiş verileri yanıp sönen ve tarih verileri modu girdi, kısa basın ( - / +) düğmesi tarih verilerini görüntülemek için.

   B7. LIGHT dokunuş tuşu: kısa dokunuş, otomatik söndürmenin 36 saniyesinden sonra arka ışığı aydınlatabilir, arka ışığı dinlemek için 3 saniye boyunca uzun süre basın.ses bırakmak için 3 saniye boyunca uzun basın sürekli ışık iptal, söndürüldükten 36 saniye sonra (batarya gücü için sabit olarak ayarlanması önerilmez).

   WS3030 Seçenek bu işlevine sahip değil,LIGHT dokunmatik tuş.

   B8. USB veri portu: Ürün tarafından depolanan tarihsel verileri okumak için USB veri kablosuyla PC yazılımına bağlanın.

   Kullanıcı, ürünü bir USB kablosu aracılığıyla güçlendirebilir.

   B9. DC: DC bağlantı noktası kullanıcıları ürüne güç sağlamak için DC5V güç kaynağı kullanabilirler.

   B10: Parantez: Ürün destek çerçevesine yerleştirilir.



   Düğme ayarları

   1.>Saat ayarları:Başlatma modunda, basın ve 3S saniye için (MODE) düğmesini tutun, Bu sırada, ekran saat numarası yanıp sönen, saat ayarlama moduna girdiğinizi gösteren görebilirsiniz,Saat saatini ayarlamak için (+/-) düğmesine kısa basın, dakikayı girmek için (NEXT) düğmesine kısa basın, dakikayı ayarlamak için (+/-) düğmesine kısa basın, saat ayarlandıktan sonra,kaydetmek ve ayar tamamlamak için çıkmak için 3S saniye için (MODE) düğmesine basın ve tutun.2.>Zaman dilim ayarları: zaman farkı ayarlanabilir, başlatma modunda, uzun basın (MODE) düğmesi 3S saniye, bu zamanda ekran saatinin dijital yanıp sönen görüyorsunuz,saat ayarlama moduna girdiğinizi gösterir, her kısa basın (NEXT) bir kez dakika girmek için, zaman dilim, zaman diliminde varsayılan 08, kısa basın (+ / -) zaman dilimini ayarlamak için tuş, zaman dilimini ayarlandıktan sonra,uzun basın (MODE) düğmesi kaydetmek ve ayar tamamlamak için çıkmak için 3S saniye.3.>Alarm ayarlama ve iptal: Başlatma modunda, basın ve 3S saniye boyunca (MODE) düğmesini tutun, bu zamanda, ekran saati dijital yanıp sönen görebilirsiniz,saat ayarlama moduna girdiğinizi gösterir, her kısa basın (NEXT) düğmesi dakikaya, zaman dilimine, alarm saatine, saatine karşılık gelir, alarm saatini ayarlamak için saat ve dakikayı seçin, ayarlamayı tamamlamak için (+ / -) düğmesine kısa basın,Alarm saatinin sembolünü görmek için alarm saati (SET/HISTORY) düğmesine kısa basmalıdır., alarm saati sembolü ayarlama etkisini gösterir ve alarm saati sembolü de bu modda iptal edilebilir.kaydetmek ve ayar tamamlamak için çıkmak için 3S saniye için (MODE) düğmesine basın ve tutun.4.>Tarih ayarlama: Başlatma modunda, (MODE) düğmesine 3S saniye basın ve tutun, bu zamanda ekran saat numarasının yanıp sönmesini görebilirsiniz, bu da ayar moduna girdiğinizi gösterir.ve sonra kısa basın (MODE) düğmesi tarih yanıp söner ve tarih ayarlama moduna girer, her kısa basıncı (NEXT) ayarlanacak yıl, ay ve güne karşılık gelir, ayarlamayı tamamlamak için kısa basınç (+/-) düğmesine,ve basın ve kaydetmek ve ayar tamamlamak için çıkmak için 3S saniye için (MODE) düğmesine basın.5.>Sıcaklık alarmı ve ünite ayarları: Başlatma modunda, (MODE) düğmesine 3S saniye basın ve basın ve ekran saatinin bu anda dijital olarak yanıp sönenini görün.ayar moduna girdiğini gösteren; her kısa basma (MODE) düğmesi, zamanın yanıp sönenine geçecektir --- sıcaklık yanıp sönen, yanıp sönen sıcaklığa karşılık gelen,Her bir düğmeye kısa basarak yüksek sıcaklık alarmı--- düşük sıcaklık alarmı--- maksimum sıcaklık göstergesi --- en düşük sıcaklık göstergesi --- sıcaklık biriminin geçişi arasında geçiş yapın.Buna karşılık gelen seçim ayarları: yüksek alarm --- düşük alarm --- birim (°C / °F), ayarın tamamlanması için kısa basın (+ / -) düğmesi,Alarm, alarm saatinin sembolünü görmek için kısa basmak gerekir (SET/HISTORY), alarm saat sembolü ayarlama etkisi gösterir, bu modda da alarm sembolü iptal edebilir, alarm geçersiz, uzun basın (MODE) düğmesi kaydetmek ve ayar tamamlamak için çıkmak için 3 saniye.

6. > Nem alarm ayarları: Başlatma modunda, basın ve 3S saniye için (MODE) düğmesini tutun, Bu sırada, ekran saati dijital yanıp sönen görebilirsiniz,ayar moduna girdiğinizi gösterir; her kısa basıncı (MODE) düğmesi, zamanın yanıp sönen--- sıcaklığın yanıp sönen--- nemin yanıp sönen, yanıp sönen nemin yanıp sönen,Her kısa basın (NEXT) düğmesi nem yüksek alarm--- nem düşük alarm--- nem maksimum görüntü --- nem minimum görüntü kontrolü geçmek için.7.>Ayarlama içeriğinin uygun seçimi, örneğin: yüksek alarm--- düşük alarm, ayarlamayı tamamlamak için kısa basın (+ / -) düğmesi,Alarm, alarm sembolünü görmek için (SET/HISTORY) düğmesine kısa basmak gerekir., etkin olması için alarm saati sembolü ayarını gösterin, bu modda da alarm sembolünü iptal edebilir, alarm geçersiz, uzun basın (MODE) ayarını tamamlamak için kaydetmek ve çıkmak için 3 saniye için düğme.
7. >Rüzgar hızı alarmı ve ünite ayarları: Başlatma modunda, basın ve 3S saniye boyunca (MODE) düğmesini tutun, bu zaman ekran saatinin dijital yanıp sönmesini görebilirsiniz,ayar moduna girdiğinizi gösterir; her kısa basma (MODE) düğmesi, güncellemeye geçecektir--- sıcaklık yanıp sönen--- nem yanıp sönen--- rüzgar hızı yanıp sönen, yanıp sönen rüzgar hızına karşılık gelen,Rüzgar hızının yüksek alarmını değiştirmek için her kısa basın (NEXT) düğmesi --- rüzgar hızı birimi ayarlarıBirimler ayarlanmıştır (m/s, Km/h, mph, düğüm, bft),Buna karşılık gelen seçim ayarları: yüksek alarm --- ünite ayarları, ayarları tamamlamak için kısa basın (+ / -) tuşları, alarm saatinin sembolünü görmek için kısa basın (SET/HISTORY) düğmesine ihtiyaç duyar.Alarm saati sembolü ayarlamaları yürürlüğe girer, bu modda alarm sembolünü de iptal edebilir, alarm geçersiz, uzun basın (MODE) düğmesi kaydetmek ve ayar tamamlamak için çıkmak için 3S saniye.
8. >Yağmur alarmı ve ünite ayarları: başlatma modunda, basın ve 3S saniye boyunca (MODE) düğmesini tutun, bu zaman ekran saatinin dijital yanıp sönen görebilirsiniz,ayar moduna girdiğinizi gösterir; her kısa basma (MODE) düğmesi, zamanın yanıp sönen--- sıcaklığın yanıp sönen--- nemin yanıp sönen--- rüzgar hızının yanıp sönen--- yağmurun yanıp sönen,Yağmurlu yüksek alarmı açmak için her kısa basın (NEXT) düğmesi --- yağmurlu birim ayarlarıBirimler ayarlandı (mm, inç),Buna karşılık gelen seçim ayarları: yüksek alarm --- ünite ayarları, ayarları tamamlamak için kısa basın (+ / -) tuşları, alarm saatinin sembolünü görmek için kısa basın (SET/HISTORY) düğmesine ihtiyaç duyar.Alarm saati sembolü ayarlamaları yürürlüğe girer, bu modda alarm sembolünü de iptal edebilir, alarm geçersiz, uzun basın (MODE) düğmesi kaydetmek ve ayar tamamlamak için çıkmak için 3S saniye.
9. >Barometrik basınç alarmı ve ünite ayarları: Başlatma modunda, (MODE) düğmesine 3 saniye basın ve basın, bu sırada ekran saatinin dijital yanıp sönenini görebilirsiniz,ayar moduna girdiğinizi gösterir; her kısa basma (MODE) düğmesi tarih yanıp sönen--- sıcaklık yanıp sönen--- nem yanıp sönen--- rüzgar hızı yanıp sönen--- yağmur yanıp sönen--- barometrik basınç yanıp sönen,yanıp sönen hava basıncına karşılık gelen, Each short press (NEXT) button toggles the barometric pressure high alarm--- barometric low alarm--- barometric pressure 12-hour trend chart--- barometric pressure 24-hour trend chart--- barometric pressure unit settingBirimler ayarlanmıştır (hPa, inHg, mmHg).Buna karşılık gelen seçim ayarları: yüksek alarm--- düşük alarm--- ünite ayarları, ayarları tamamlamak için kısa basın (+ / -) tuşları,Alarm, alarm saatinin sembolünü görmek için kısa basmak gerekir (SET/HISTORY), alarm saat sembolü ayarlama etkisi gösterir, bu modda da alarm sembolü iptal edebilir, alarm geçersiz, uzun basın (MODE) düğmesi kaydetmek ve ayar tamamlamak için çıkmak için 3 saniye.
10. >Tarih verilerinin gözden geçirilmesi: Normal çalışma modunda, SET/History düğmesine 3 saniye basın ve basın.Sağ üstteki tarihsel veri çemberinin yanıp sönmesi ve tarihsel veri moduna girmesi, geçmiş verileri kontrol etmek için (-/+) düğmesine kısa basın.

5. Montaj talimatları

   1.Ürünün kuruluşu:Kutuyu açın, ürün aksesuarlarını çıkarın, aksesuar paketi;Rüzgar hızı standardının yarı dairesini sütunun yarı dairesine doğru yükleyin ve vidaları kilitleyin (kurulduktan sonra Şekil A'ya bakın);(Vuruşlar fabrikada önceden kilitlendi ve yedek parçalar PA2.3 * 8mm aksesuar paketinde önceden sağlanmıştır);

2. Rüzgar yelkeninin yarı dairesini sütunun yarı dairesinin yönüne yerleştirin ve vidaları kilitleyin (montajdan sonra Şekil B'ye bakın);(Vuruşlar fabrikada önceden kilitlendi ve yedek parçalar PA2.3 * 8mm aksesuar paketinde önceden sağlanmıştır);
3. Ürün montajı: Ürünü çıkarın ve D9 destek çubuğunu monte edin, D8 alüminyum levha 20*8*2.5mm ve M4*6mm vidalarını kilitleyin.(Alüminyum levha ve M4 vidaları fabrikada D8 pozisyonunda önceden kilitlenir);
4. Ürün kurulum: Pil kapağını açın ve pozitif ve negatif aşamalara karşılık gelen 3 alkali LR6AA 1.5V pilini yükleyin. Bu sırada, D13 bit LED'in 11 kez yanıp sönenini görün.Bu normal bir güç açma.Batarya kapağını bağlayın.
4. 5Ürün önce test edilir ve sonra kurulur ve sabitlenir:

5. a. Ürün güç kaynağı: öncelikle (içeride bulunan birim) bataryasını veya USB güç kaynağını yerleştirin ve daha sonra (dışeride bulunan birim) bataryasını yerleştirin;

   b. Ürün bağlantısı: İç mekan birimi sinyal aramaya başlar ve bağlantı 3 dakika içinde başarılı olur.ve iç makinesi dış ünitenin sıcaklığı ve nemini gösterecektir;Arama başarısız olursa, arama başlatmak için iç mekan biriminin herhangi bir tuşuna basın (veya gücü kapatın ve yeniden başlatın)

   c. PC bağlantısı: (9 PC çalışma kılavuzlarına göre);

   d. Normal performans: yani sabit bir dış mekan birimi olarak monte edilebilir ve kullanılabilir;



   6Ürünlerin kurulumu ve sabitlenmesi:

   a. Ürün kabuğunda N ve ok belirtileri vardır, bu da N montajının montaj sırasında olumlu yönüne karşılık gelir.

   Güneş panelinin üst kabuğunda S kelimesi vardır ve kurulum S'nin pozitif yönünde yer almaktadır, böylece güneş enerjisi elektrik enerjisini daha verimli bir şekilde dönüştürebilir.

   c. Alt veya yan tarafında sabitlenebilir taban montajı, 4 vida KA4.0*40mm;

   d. Baza sabitlenmesi: seviyenin dengesini kontrol edin.









   Ürün kullanımı için adımlar (Sürekli adımlar)

   1.>Paketi açın, ürünü ve aksesuarları çıkarın ve dış ünite aksesuarlarını monte edin (altıncı içeriğe göre, montaj talimatları tamamlanmıştır).

5. 2. İçerideki bataryayı veya USB güç kaynağını yükleyin ve daha sonra dışarıdaki bataryayı yükleyin.

   3. İç mekan birimi sinyali aramaya başlar ve bağlantı 3 dakika içinde başarılı olur ve iç mekan makinesi dış mekan biriminin sıcaklığını ve nemini gösterir.

4. Bilgisayar kullanım kılavuzuna göre, PC yazılımını indirin, ürünü bir veri kablosuyla bilgisayara bağlayın ve ürün verilerini bilgisayarda görebilirsiniz.b. PC tarafında, ürün USB veri kablosu ile PC yazılımına bağlanabilir ve PC yazılım arayüzü ürün verilerine okunabilir.Ürün, verileri normal olarak okumak için bağlanmıştır.;

5. 5Ürün testinde bir anormallik varsa, işlemi kılavuzun içeriğine göre veya onuncu nota bakarak tekrarlayın.



   6Ürünün test performansı normalse, kurulabilir ve sabitlenebilir.

   İç mekan fonksiyonu, dış mekan ünitesinin verilerini alabilir ve ürün normal olarak bunları alabilir.
